Модели и характеристики фильтров КЛЕВЕР

Как установить угольный фильтр

Гроумир предлагает вам удобную и простую таблицу с самой важной информацией по фильтрам КЛЕВЕР

При необходимости мы рапечатаем таблицу для вас на листах А4

Для удобства наших покупателей Гроумир предлагает вам удобную и простую таблицу с самой важной информацией по фильтрам КЛЕВЕР

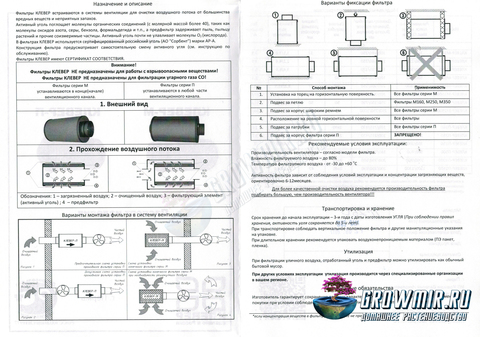

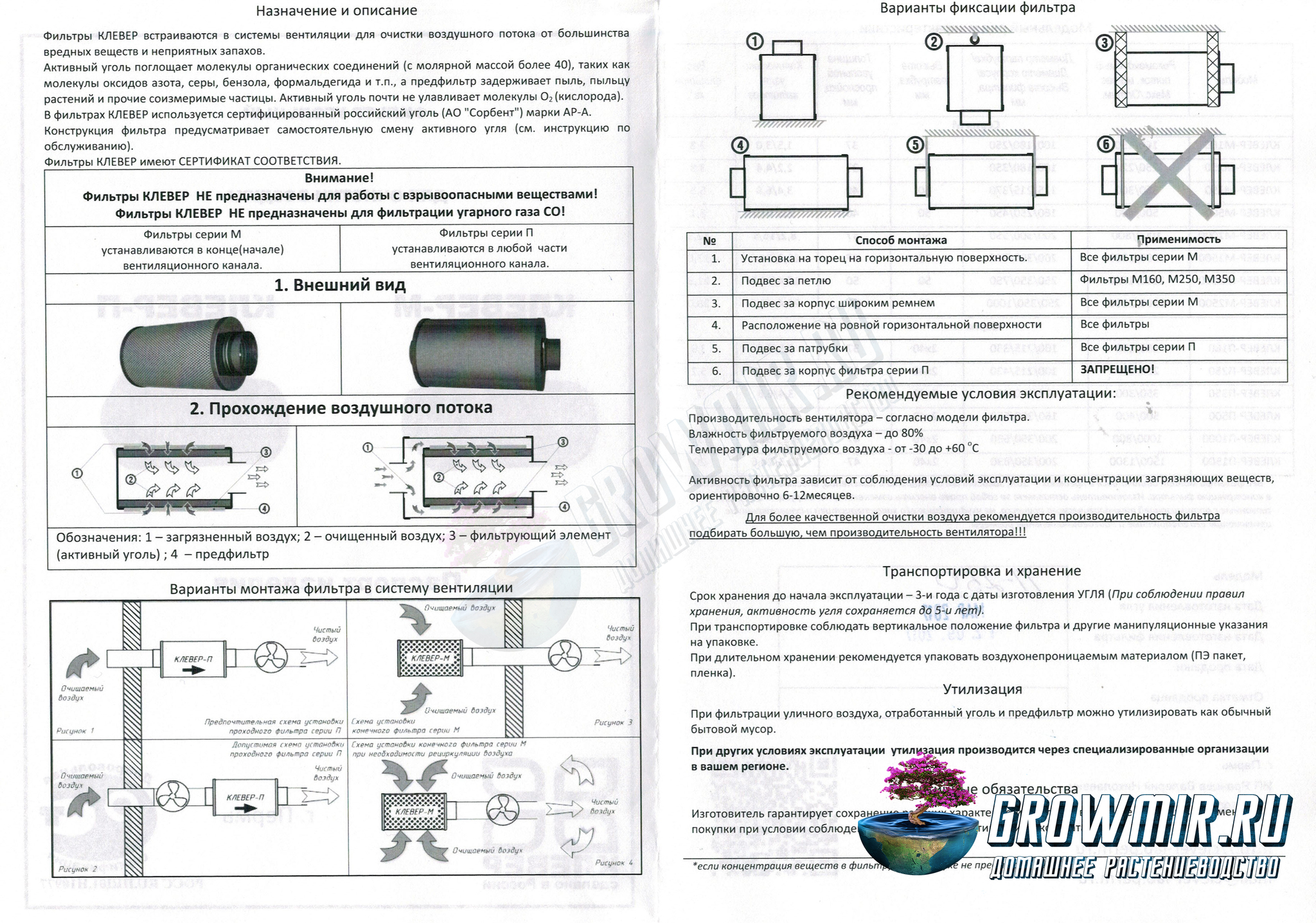

Модели и характеристики угольных фильтров:

Модель

Рекомен-дуемая произво-

дительность вентилятора:
макс./оптим.,
куб.м/час

 Диаметр патрубка/ Диаметр корпуса/ Высота фильтра с патрубком,
мм		 Высота патрубка,
мм		 Толщина угольной прослойки,
мм		 Количество угля,
кг/литров		 Вес фильтра,
кг
ФИЛЬТР СЕРИИ "М"
КЛЕВЕР-М-160 160/150 100/180/250 50 37 1,5/3,0 2,8
КЛЕВЕР-М-250 250/220 100/180/350 50 37 2,2/4,4 3,8
КЛЕВЕР-М-350 350/300 125/215/370 50 40 3,4/6,8 5,5
КЛЕВЕР-М-500 500/400 160/250/470 50 40 5,2/10,5 8,1
КЛЕВЕР-М-1000 1000/800 200/300/550 50 47 8,2/16,5 12,3
КЛЕВЕР-М-1500 1500/1300 200/300/750 50 47 12,3/24,6 17,0
КЛЕВЕР-М-2000 2000/1700 250/350/750 50 50 15,4/30,8 21,3
КЛЕВЕР-М-2500 2500/2200 250/350/1000 50 50 21,4/42,8 28,0
ПРОХОДНОЙ ФИЛЬТР СЕРИИ "П"
КЛЕВЕР-П-160 160/150 100/215/335 2х40 37 1,5/3,0 3,9
КЛЕВЕР-П-250 250/220 100/215/435 2х40 37 2,2/4,4 5,2
КЛЕВЕР-П-350 350/300 125/250/455 2х40 40 3,4/6,8 7
КЛЕВЕР-П-500 500/400 160/300/555 2х40 40 5,8/11,6 11
КЛЕВЕР-П-1000 1000/800 200/350/635 2х40 47 9,1,/18,2 15,5
КЛЕВЕР-П-1500 1500/1300 200/350/835 2х40 47 12,3/24,6 20







Прохождение воздушного потока:

Обозначения:
1. загрязненный воздух; 2. очищенный воздух; 3. предфильтр; 4. фильтрующий элемент; 5. выпускной патрубок; 6. впускной патрубок
Фильтр серии "М": загрязненный воздух[1] с улицы или из помещения через предфильтр[3], в котором задерживаются крупные частицы, попадает в фильтрующий элемент[4], состоящий из активного угля, и очищается. Очищенный воздух[2] через патрубок[5] попадает в вентиляционный канал.
Фильтр серии "П": загрязненный воздух внутрь фильтра попадает через впускной патрубок[6], далее движение воздуха и очистка происходит аналогично серии "М"

Внимание!

Фильтр серии "П": внешне впускной и выпускной патрубки не имеют отличий, однако имеют разное предназначение! Фильтр будет работать эффективно только при правильном монтаже: движение воздуха указано стрелкой на корпусе фильтра.

Установка фильтра в систему вентиляции:

1. Фильтры КЛЕВЕР серии "М" устанавливаются в начало вентиляционного канала(где происходит забор загрязненного воздуха)
2. При необходимости очистки воздуха в помещениях, в которых отсутствует вентиляция, возможна очистка воздуха в режиме рециркуляции
3. Фильтры серии "П" можно устанавливать в любой части вентиляционного канала, при этом необходимо руководствоваться следующим:
  • доступность места установки для монтажа и последующего обслуживания
  • надежность монтажа в выбранной точке, исходя из требований к монтажу
  • для наибольшей эффективности очистки располагать фильтр желательно до вентилятора(по ходу движения воздушного потока)
3. Варианты установки фильтров серии "П" и серии "М":

Обозначения:
1. Воздух, подлежащий очистке; 2. Стена помещения; 3. Воздуховод; 4. Угольный фильтр; 5. Вентилятор; 6. Очищенный воздух.





Способ монтажа

№ Способ монтажа Применимость
1. Установка на торец на горизонтальную поверхность Все фильтры серии М
2. Подвес за петлю Фильтры М160, М250, М350
3. Подвес за корпус широким ремнем Все фильтры серии М
4. Горизонтальное расположение на ровной поверхности Все фильтры
5. Подвес за патрубки Все фильтры серии П
6. Подвес за корпус фильтра серии П ЗАПРЕЩЕНО!







Внимание! Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
